Veifinningssystem for Hunndalen, Gjøvik
Veifinningssystem for Hunndalen, Gjøvik
Veifinningssystemer
Designbrief

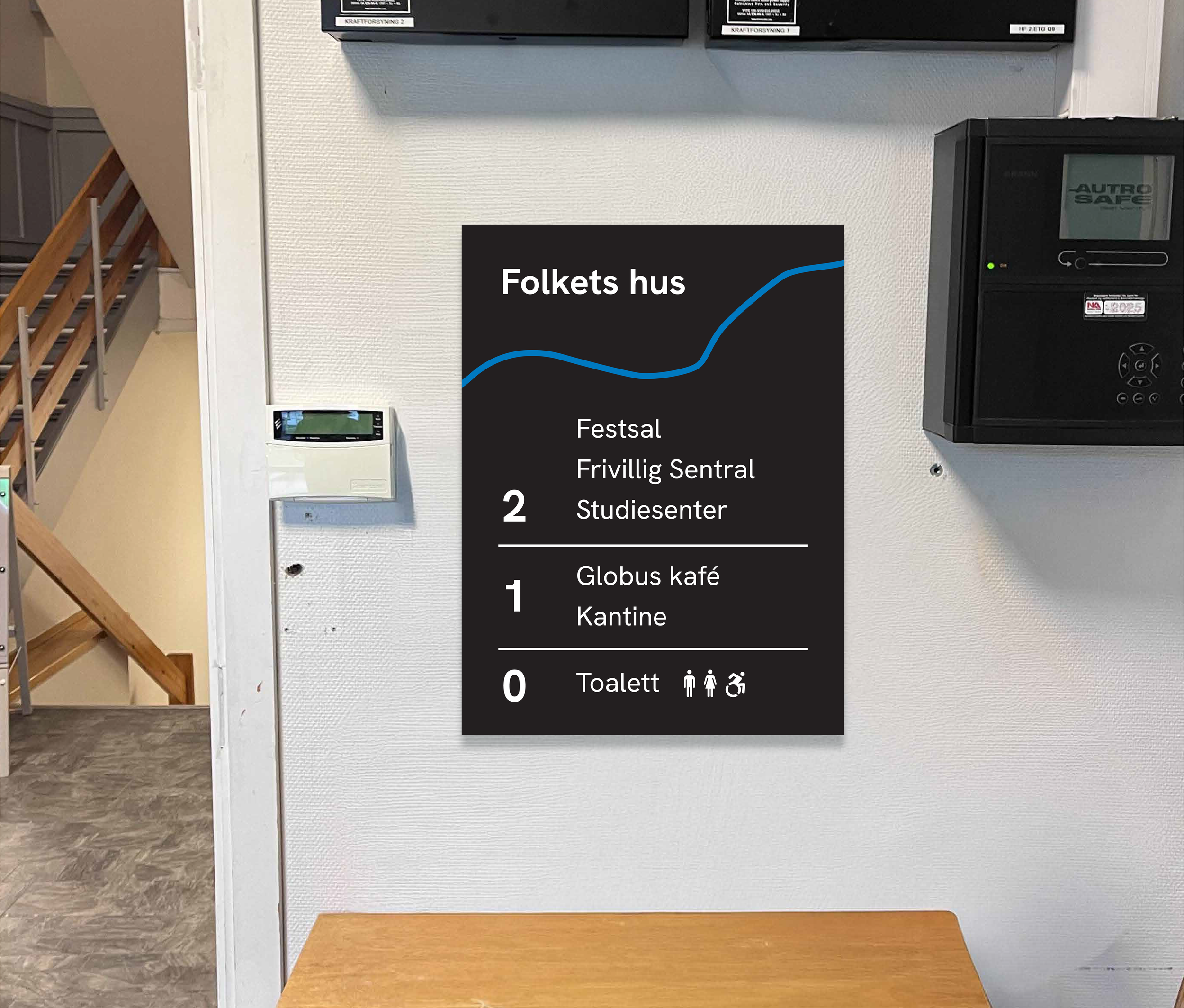

Oppgaven går ut på å utvikle et veifinningssystem for Hunndalen, med fokus på møteplasser, aktivitetsområder, parker og Folkets Hus. Målet er å skape en helhetlig løsning som gjør det enkelt å orientere seg mellom ulike destinasjoner.
Prosjektet baseres på bruker- og stedsanalyse gjennom research, observasjon og intervjuer, som danner grunnlaget for et sammenhengende konsept. Systemet skal dekke oversikts-, retnings- og stedsinformasjon på tvers av flater og formater, og kan inkludere kart, skilting og digitale løsninger.
Prosjektet omfatter utvikling av designmanual og visualiseringer, og skal følge prinsipper for universell utforming, bruke Gjøvikblå og videreføre eksisterende navn.
PROSJEKT IDG3950 Veifinningssystemer, høst 2025
VERKTØY Illustrator, InDesign, Clip Studio Paint, Photoshop
OPPGAVETYPE Gruppeprosjekt med Hanna Osborg, Liljana Dohatar, Miriam Angelsen, Tia Dahl
Designvalg
Etter innsiktsarbeid kom vi frem til at Hunndalen har en lang industrihistorie, og dette har derfor preget mange av designvalgene. Materialene vi valgte, som cortenstål og lakkert stål, reflekterer dette industrielle uttrykket, samtidig som de er robuste og krever lite vedlikehold.
Elven som renner gjennom Hunndalen er en sentral del av identiteten. Derfor har vi brukt denne formen i toppen av skiltene og som utskjæring under kartet. For å unngå visuell støy har vi vært bevisste på å ikke bruke denne formen både på toppen av skiltet og i bunnen av kartet samtidig.
Vi ønsket å appellere til et bredt publikum, både beboere og besøkende i alle aldre. Derfor utviklet vi utskårne illustrasjoner med som skal utskjæres som er relevante for hvert enkelt stedsskilt, for å skape interesse hos barna også.
Innsikt

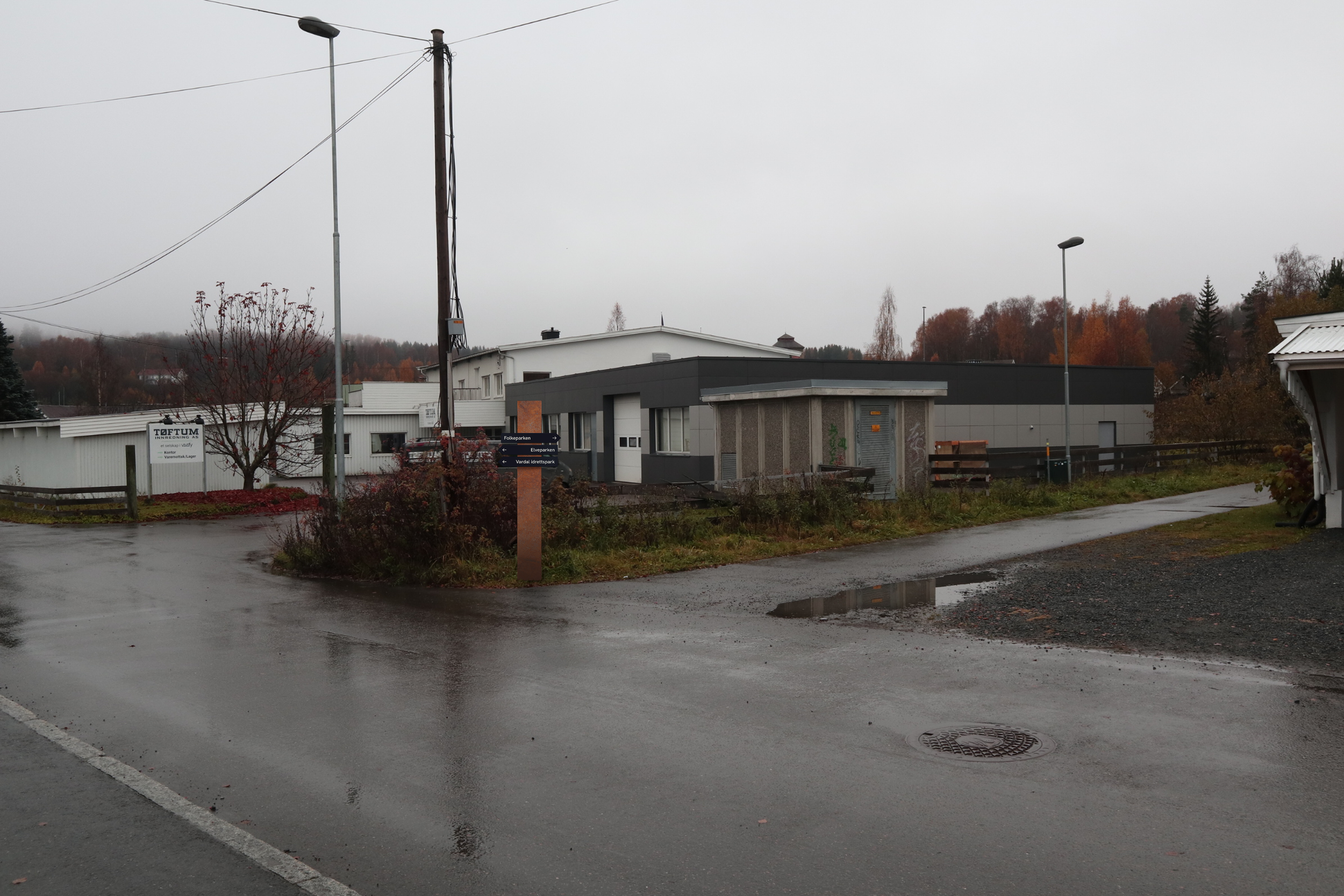

Analyse av området viste at eksisterende skilting var fragmentert og vanskelig å lese. Besøkende hadde få visuelle referanser for å orientere seg, noe som gjorde navigasjon utfordrende.
Konseptet tar utgangspunkt i områdets industrihistorie. Elven brukes som et gjennomgående visuelt element i kartet.

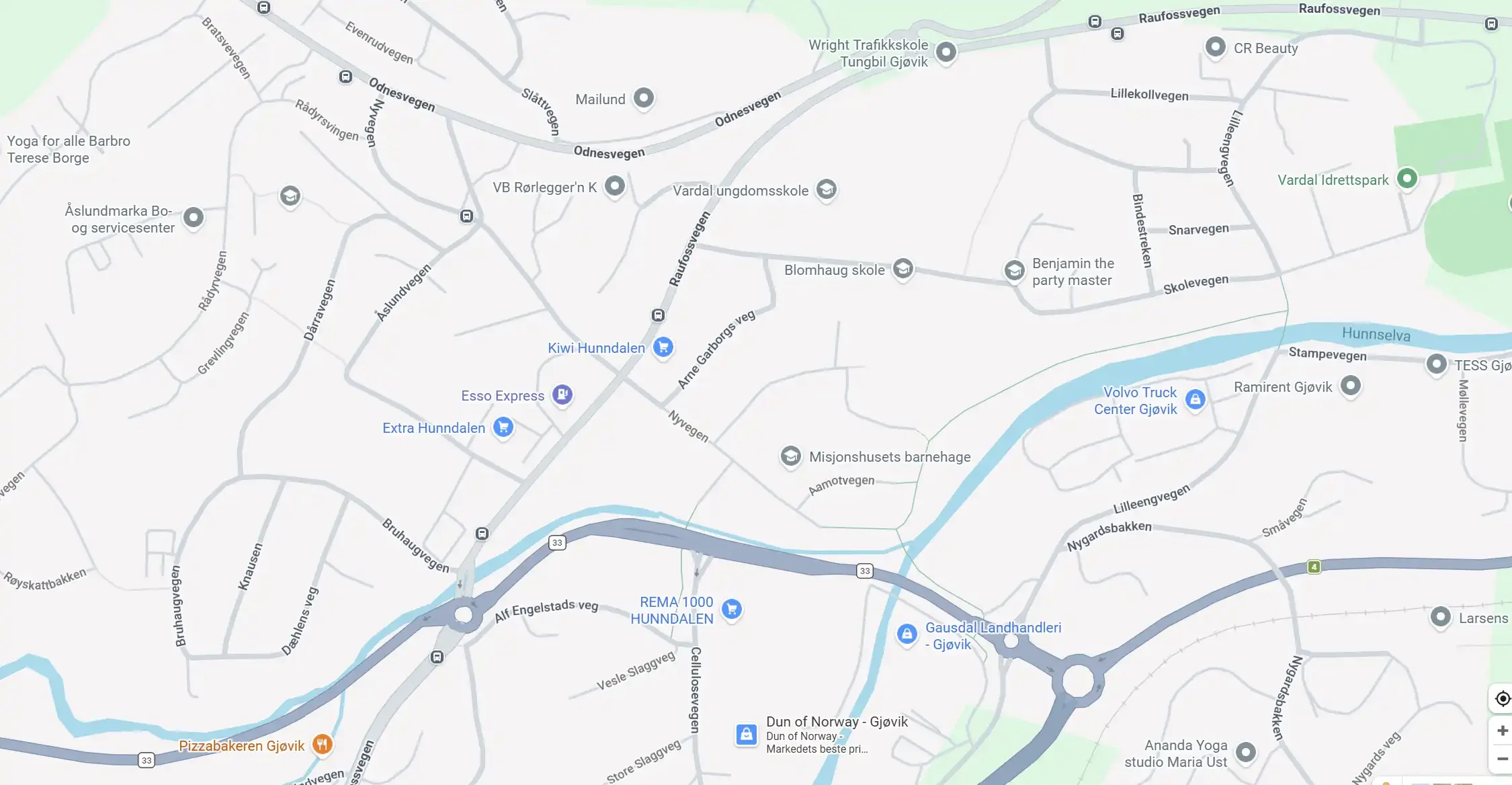

Områdeanalyse

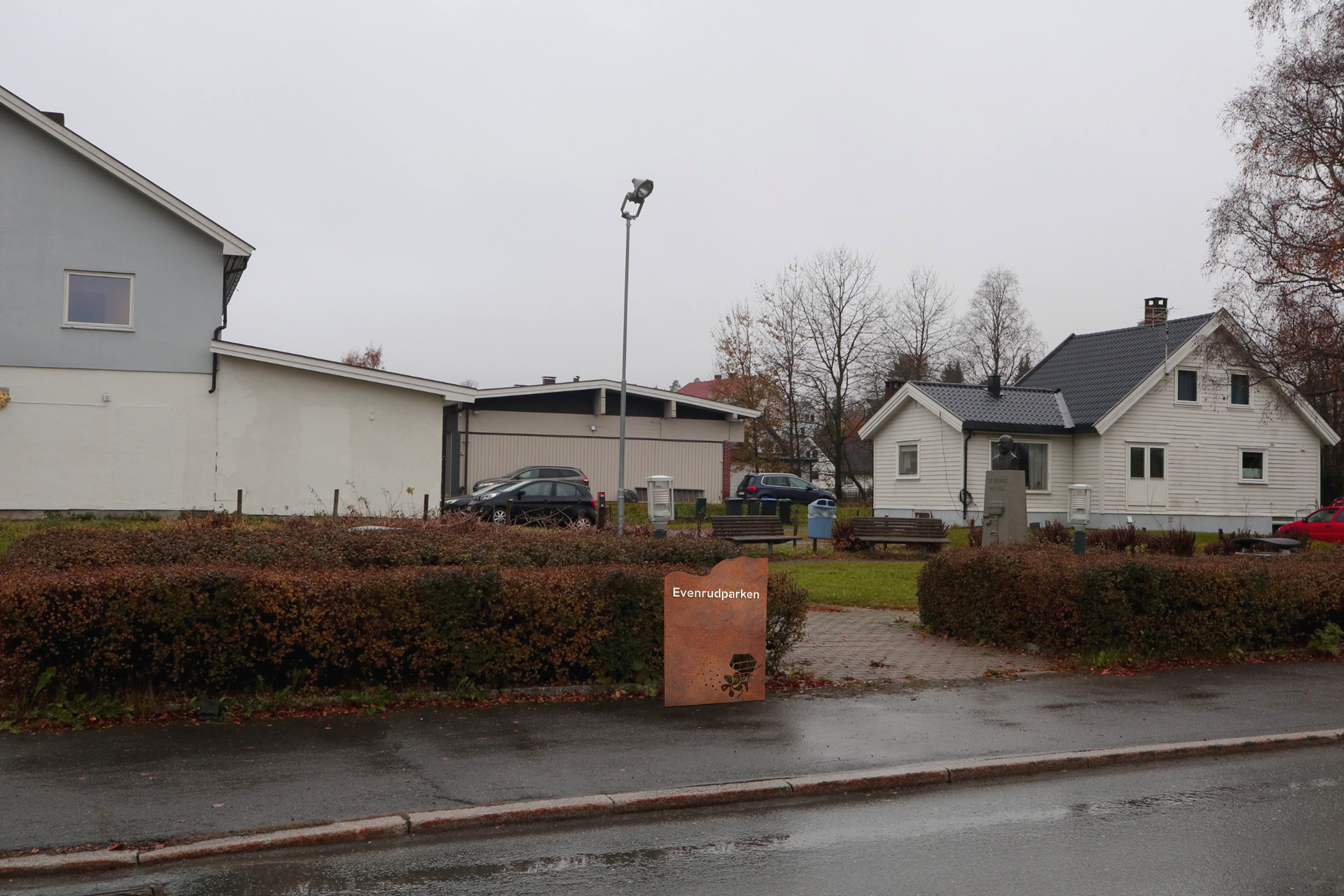

Etter observasjoner og intervjuer kartla vi hvor folk beveget seg mest. Dette avdekket sentrale knutepunkt og hvor nye skilt burde plasseres. Viktige områder var Evenrudsparken, Elveparken, Kiwi Sentrum, Folkeparken, Idrettsbanen.

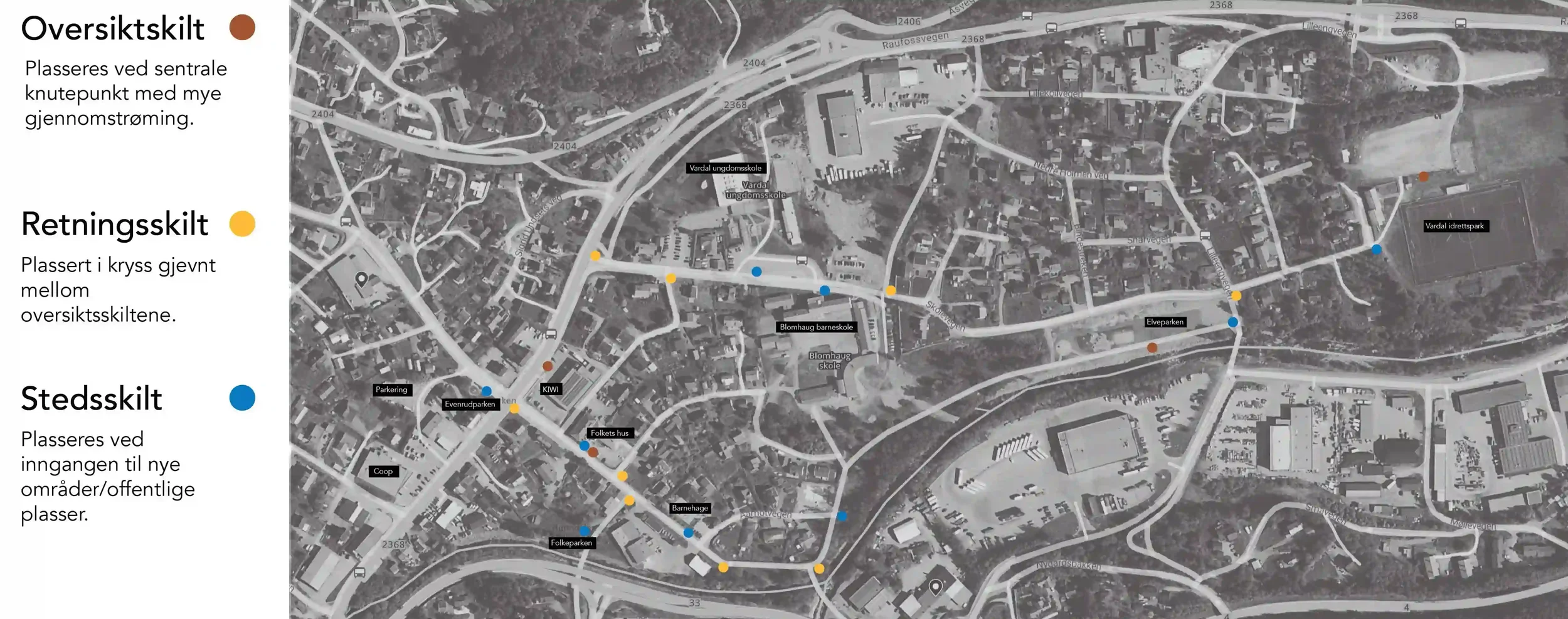

Kartlegging av skiltplassering
Utvikling

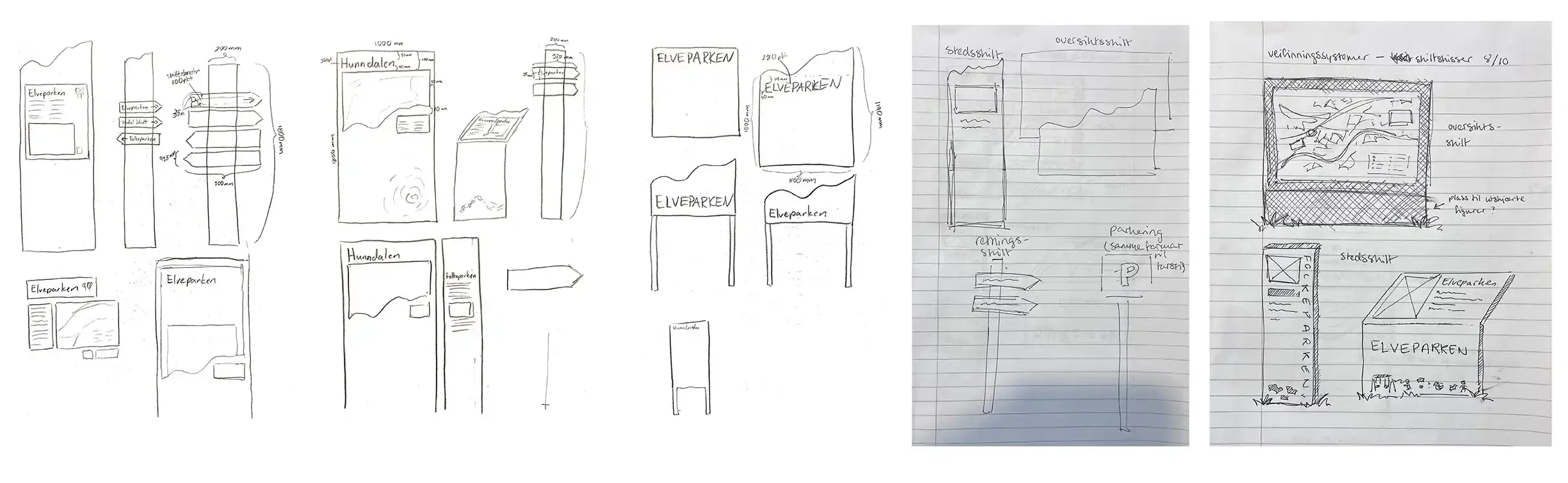

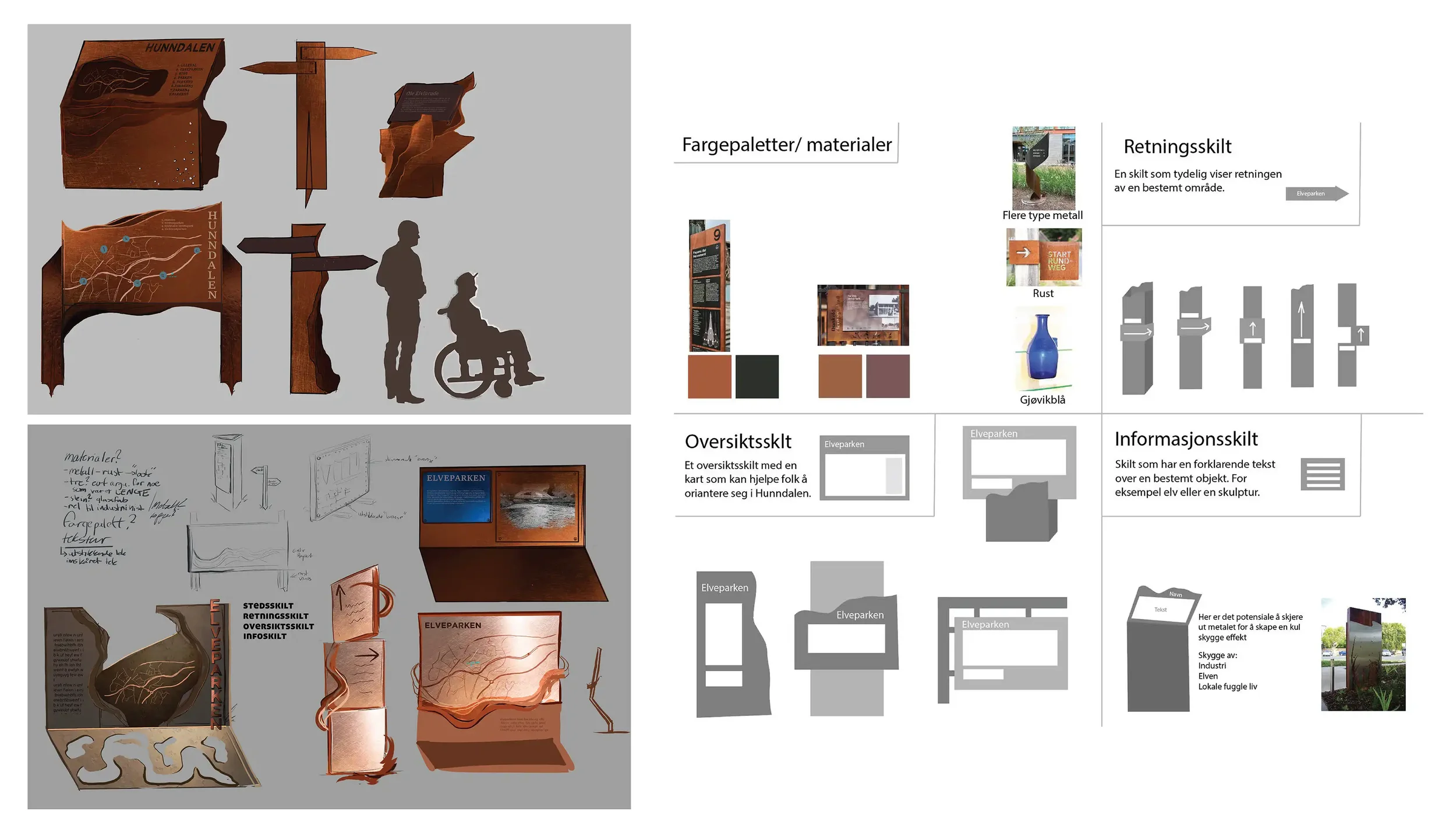

Ulike skisser til oversitkskilt, retningsskilt og informasjonsskilt. Her tenkte vi først og fremst på utforming, men også materialer og plassering av innhold.
Skisseprosess

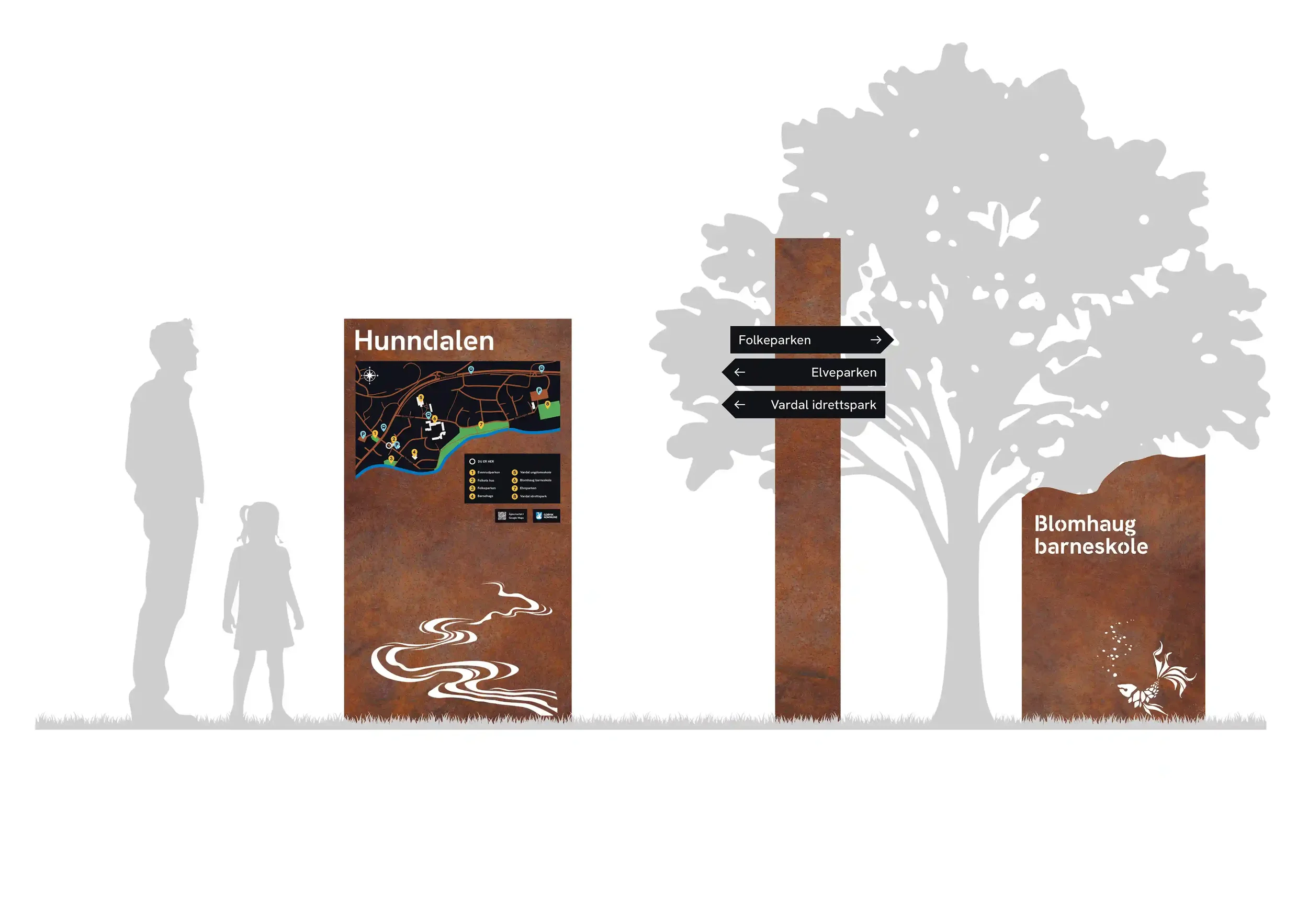

Resultat

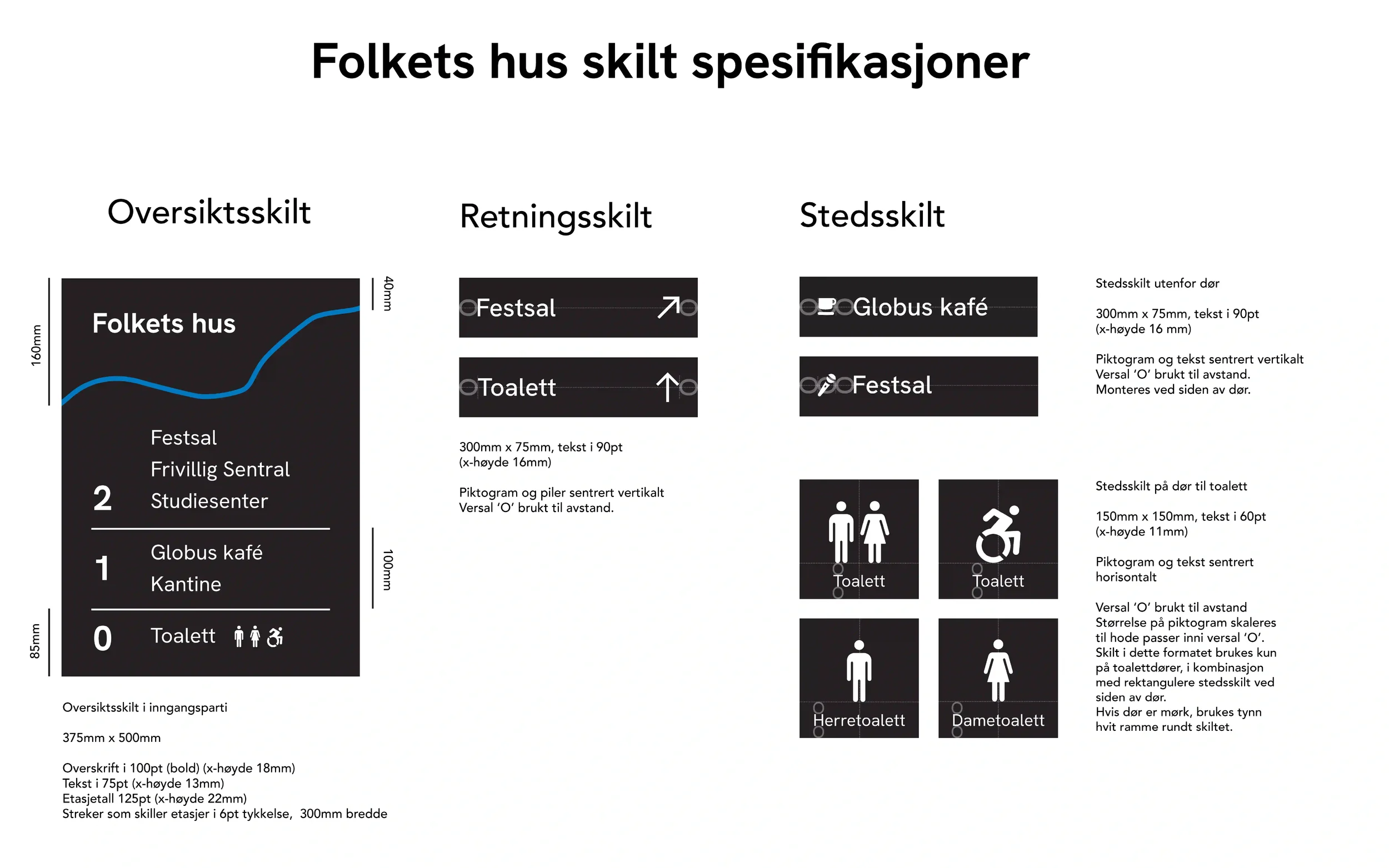

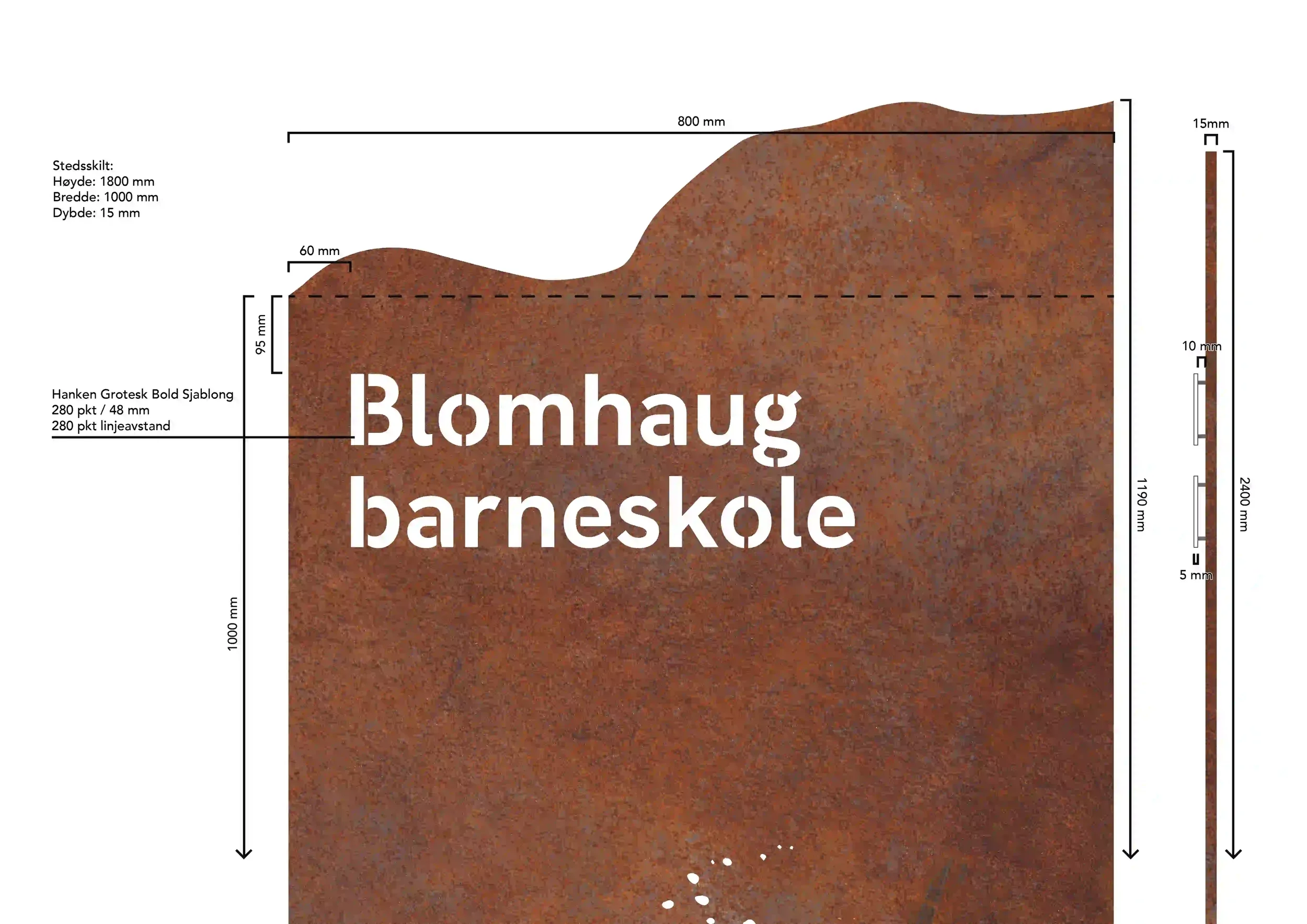

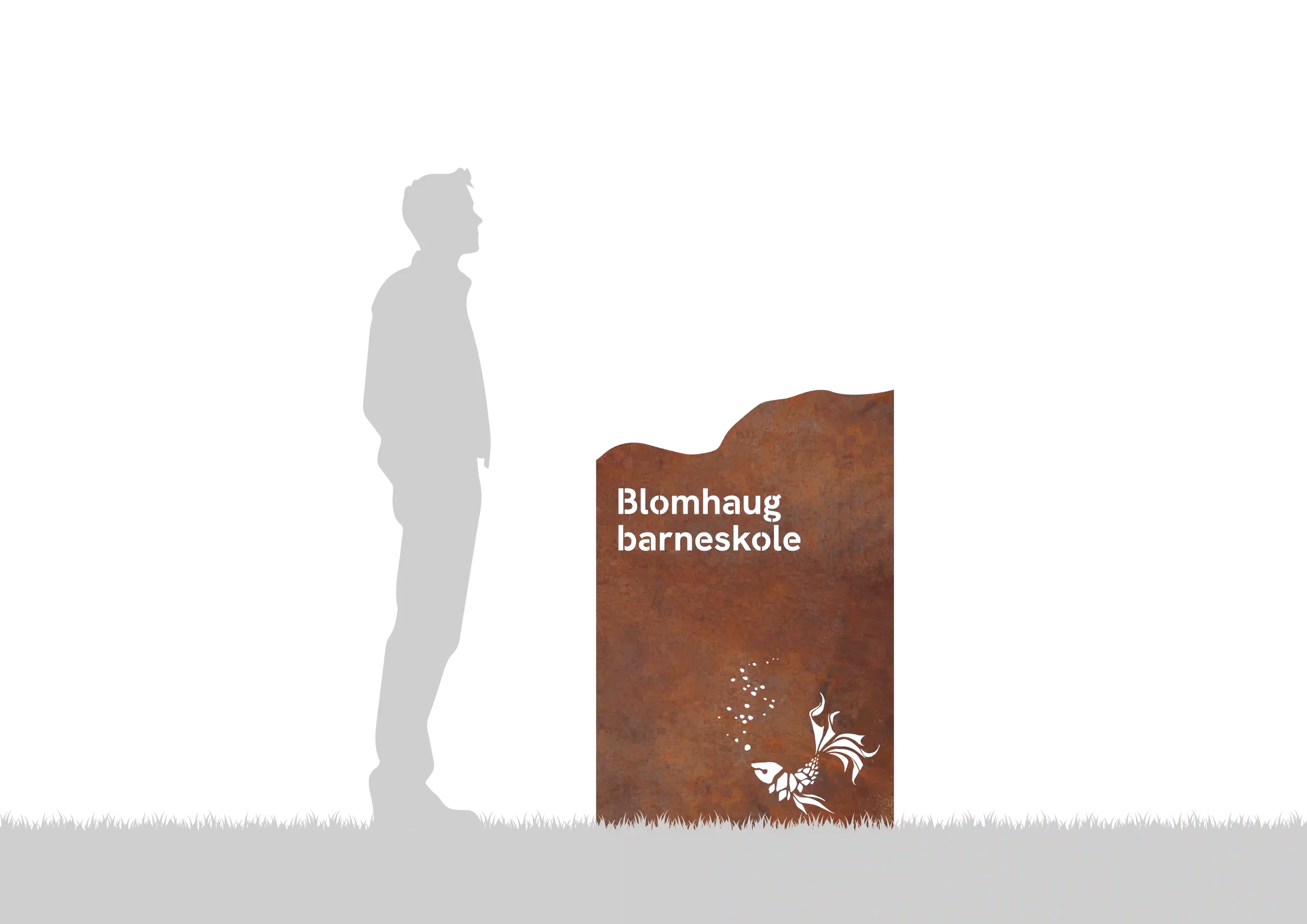

Spesifikasjoner for stedsskilt

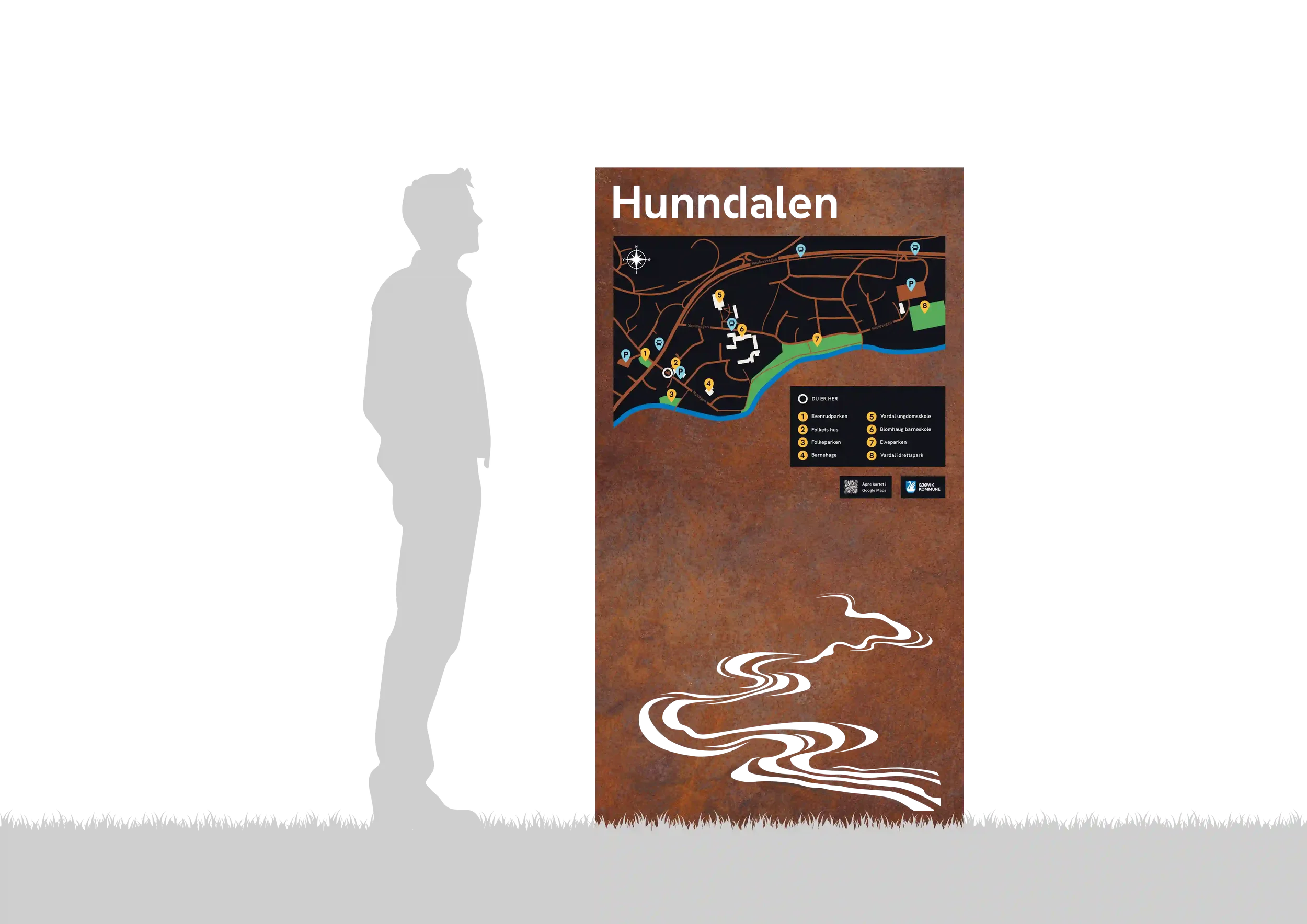

Spesifikasjoner for oversiktsskilt

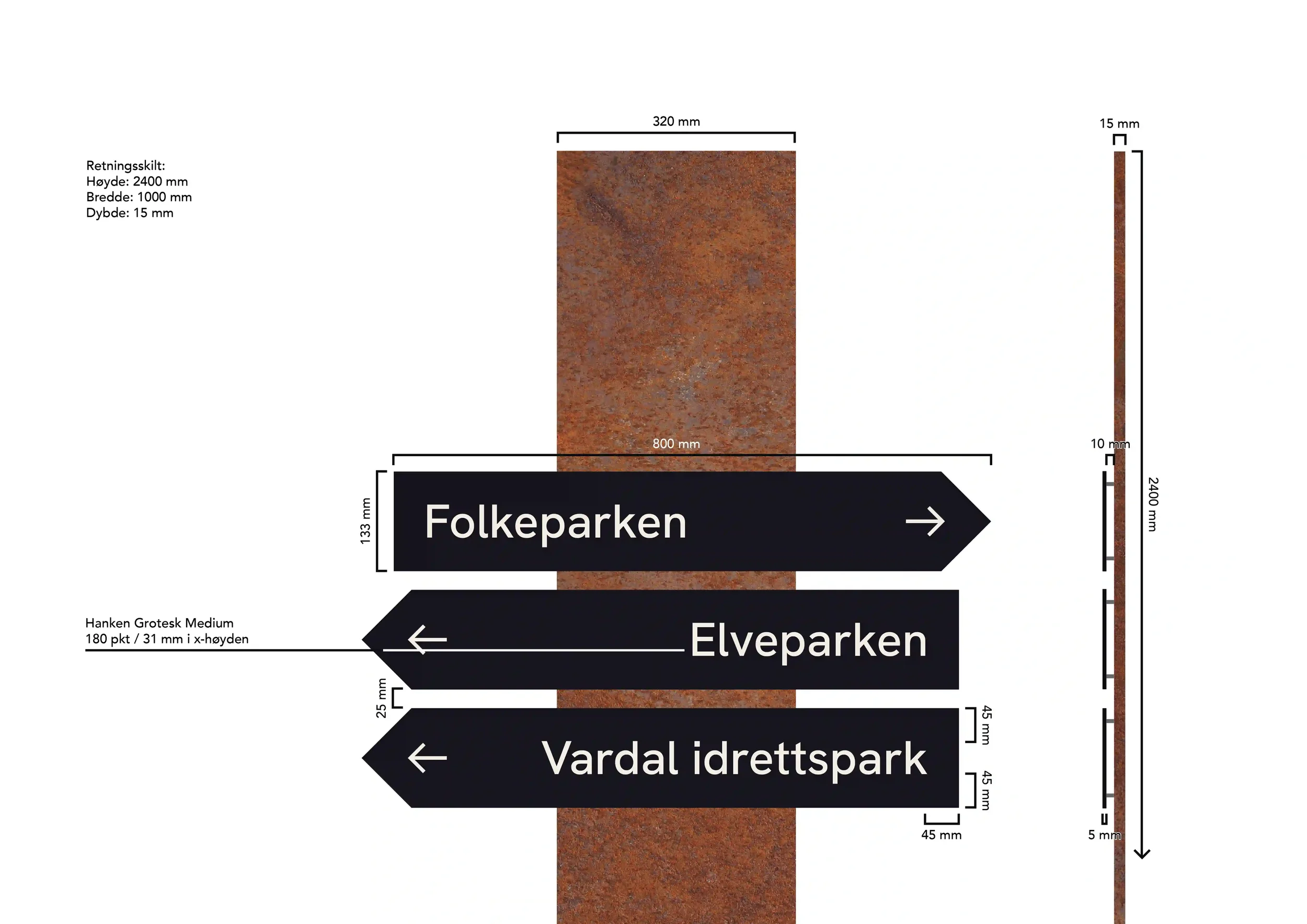

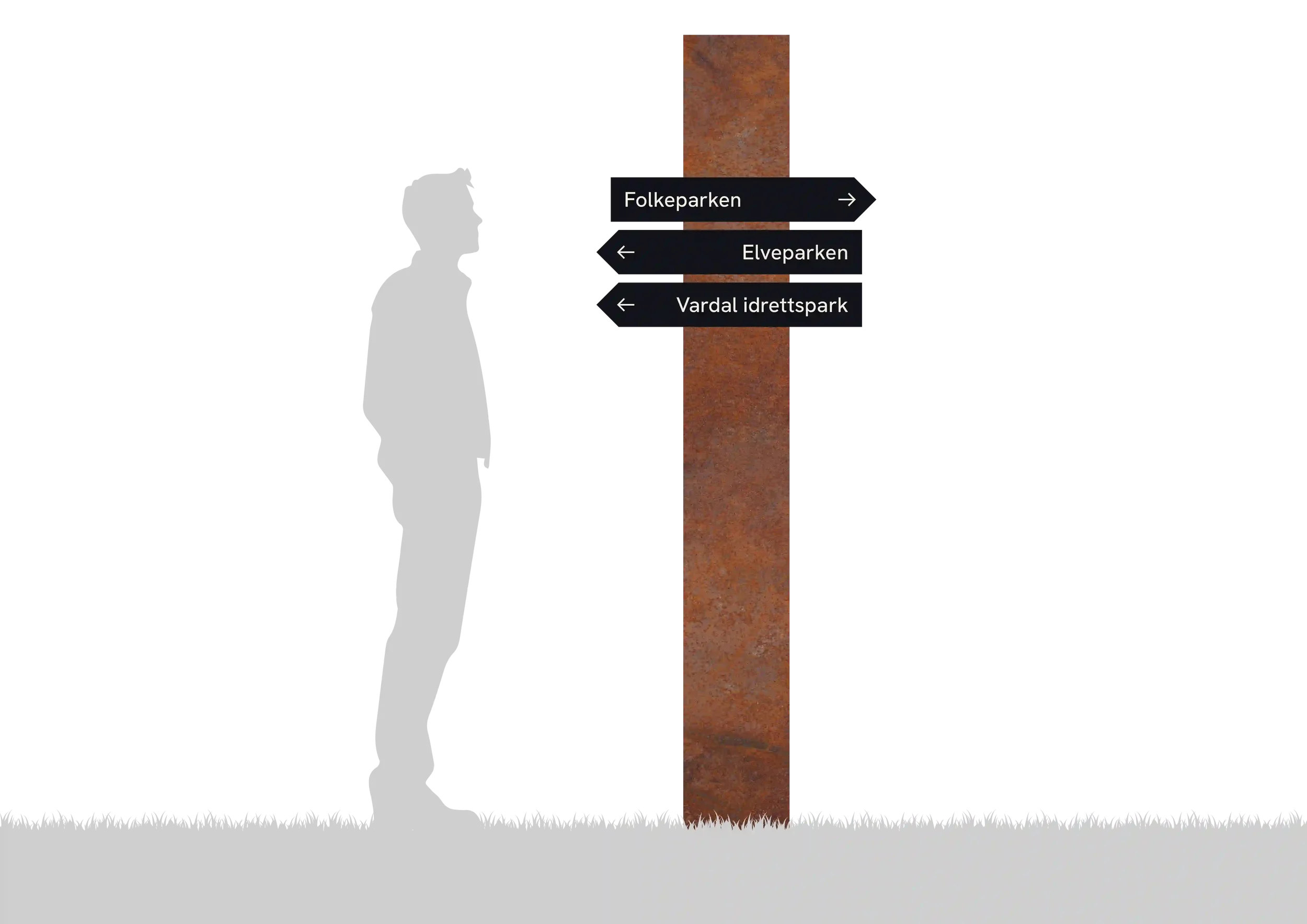

Spesifikasjoner for retningsskilt
Montering

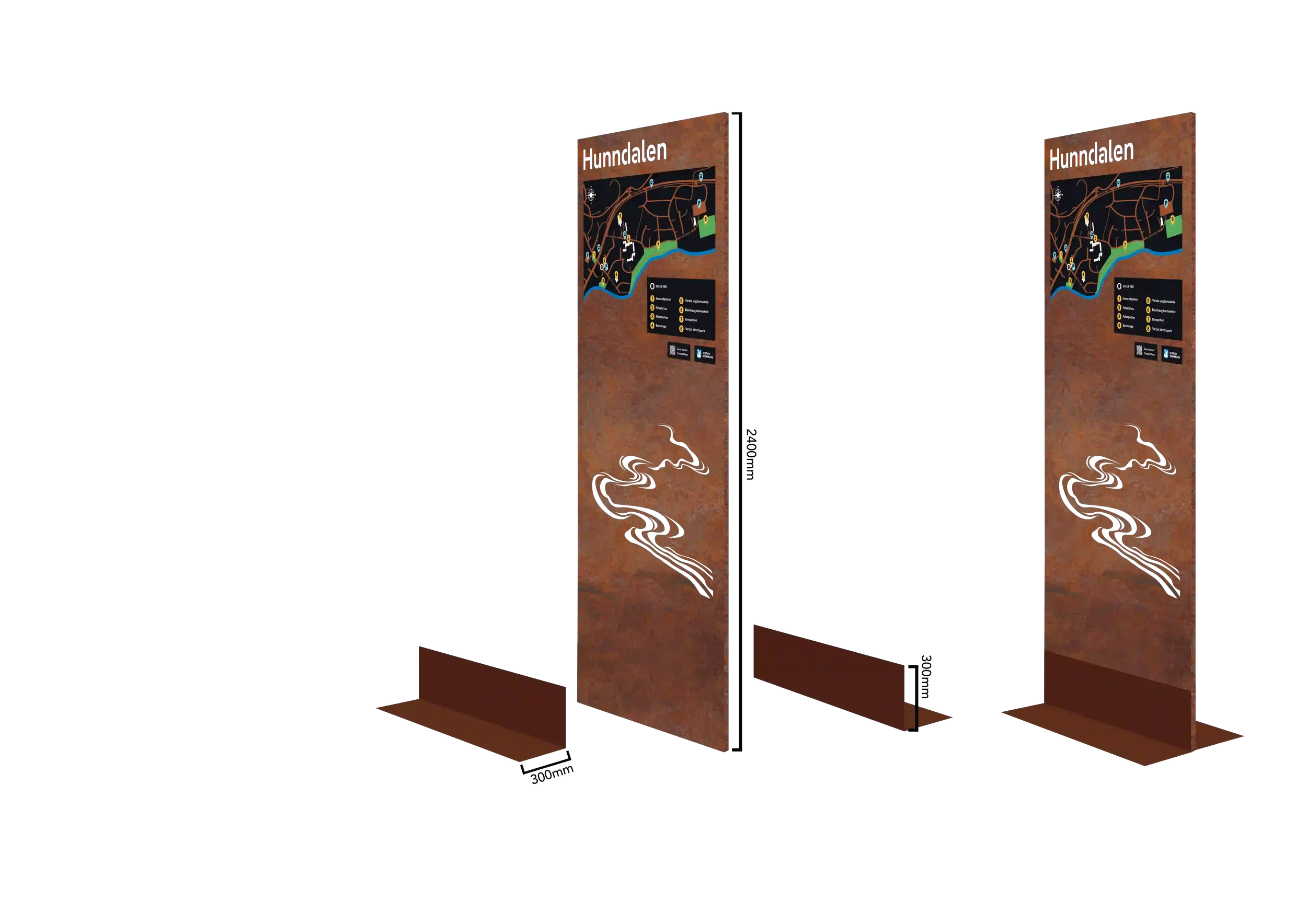

Når det kommer til montering av de tre uteskiltene i bakken, er prosessen den samme for alle tre.
Når skiltene produseres, skal de ha en meter ekstra i bunnen for monteringen. Nederst på skiltet skal det sveises på en L-formet plate som gir skiltet ekstra støtte. En slik plate sveises på forsiden, og en sveises på baksiden av skiltet.

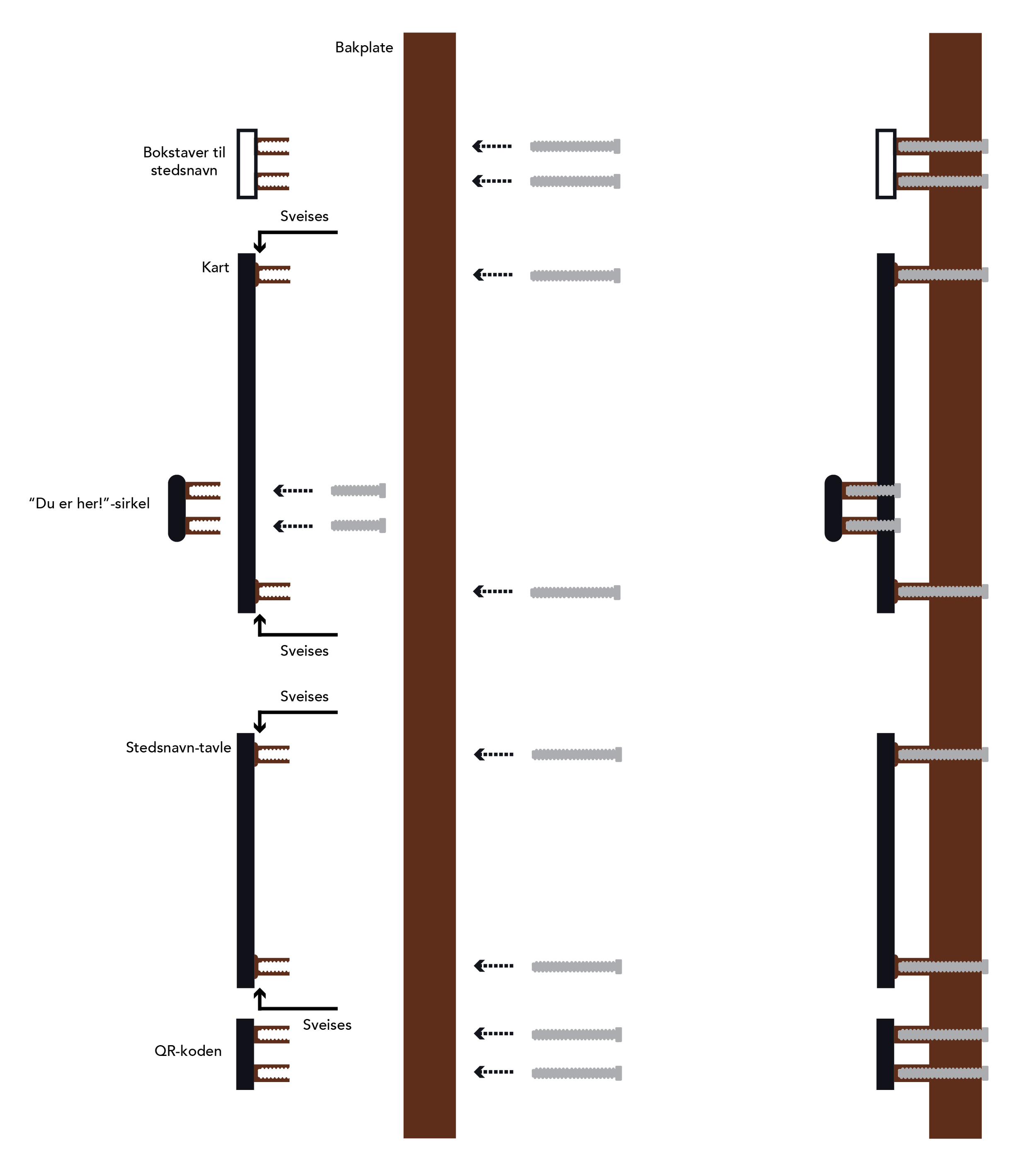

Montering av «Du er her»-sirkelen, bokstavene og andre mindre ellementer
«Du er her!»-sirkelen, de enkle bokstavene og andre mindre elementer, for eksempel QR-koden, skal maskineres med interne gjenger i utstikkene. Disse festes deretter til kartet ved hjelp av bolter. Utstikkene har en lengde på 1 cm. Denne konstruksjonen er valgt for å minimere risikoen for korrosjon og av estetiske hensyn.
Montering av kartet
Utstikkene på baksiden av kartet skal maskineres med interne gjenger separat fra selve kartet. Etter maskinering skal utstikkene sveises på kartet. Kartet festes deretter til hovedplaten ved bruk av bolter, for å sikre stabil og korrekt posisjonering.
